［メモ］PSクラシック 内蔵usbハブ導入について

記事の方法を試す前や質問をするまえに必ず下記リンクを見てからにしてください！
このブログについて
http://yyoossk.blogspot.jp/1970/11/blog-post_24.html


スーファミミニでも一度内蔵sd増設を行った事がありますが、今度はPSクラシックでの内蔵usbハブ増設についてです

こちらはいつか試すであろう自分用のメモ的な感じでまとめていくので、そういう感じで興味のない方はスルーしてください
https://imgur.com/a/zh9ix5t

4つの穴を開けました

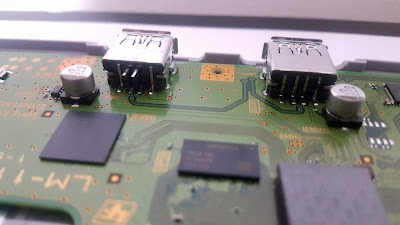

前面のUSBポートに配線されているワイヤーをフィードします
メスUSBポートをマウントする2(下に追加の金属ワイヤーと両面テープ付き)

€2,5(日本円で約\300)で購入したハブ（Maxxter ACT-HUB2-4P）
私は下の2つのポートを取り外し、それをきれいにし、はんだを追加しました

ここで、針とはんだごてでそっと引っ張ってピンを持ち上げました

ケースに取り付けるために、PCB（アース）に穴を開けました
次に、裏側に両面テープを貼ります

次に、カシスに3つの穴を開けました
底の穴に小さなボルト/ナットを入れます
上の部分にボードを縛り付け、厚い金属線でヒートシュリンクをしました

これらは、ハブに5vを提供するためのポイントです

すべてを配線した方法の図です

底板を取り外すだけで、すべてのUSBにアクセスできます
白いキングストンUSBを、WifiやBluetoothスティックと同じフォームファクターのmicroSDカードリーダーに交換します
